- 商品名称: TGV310-1
TGV310适用于烤炉、锅炉、餐饮设备和房间加热器。
应用
•TGV310适用于烤炉、锅炉、餐饮设备和房间加热器。
常规数据
• 结构特征
• 铝合金阀体
• 内置进口和出口(直接联接式弯头法兰联接)
• 出口位于底部(可选)
• 长明火流量调节器
• 压力调节器或作为可供选择的流量调节器
• 入口和出口压力测试点(可选)
• 入口和点火过滤器
• 压电点火器(可选)
• 四个安装孔
主要特征
• 热电式火焰监视装置
• 压力调节器
• 温度控制
参考标准
• En126
• 多功能气体燃烧设备装置
流量性能曲线(△P状态)
Gas family Q △P I d=0.45 3.9 m³/h 5 mbar II d=0.6 3.5 m³/h 5 mbar III d=1.7 4.4 m³/h 5 mbar
调压性能曲线
Inlet pressure range (mbar)
Gas family Nominal Maximum Minimum 2H 20 25 17 2L 25 30 20 Outlet pressure tolerance +10% -15%
外形尺寸
1. 点火按钮 7. 主火流量调节螺母(流量可调型)
13. 气源进气端 2. 关闭按钮 8. 出口压力设定螺母(出口压力可调型)
14. 主火出气端 3. 压电点火器按钮(可选) 9. 进气压力测试孔 15. 底部出气端 4. 温度设定旋钮 10. 出气压力测试孔 16. 法兰安装孔 5. 长明火流量调节螺母 11. 热电偶连接端 17. 安装孔 6. 二档火流量调节螺母 12. 长明火出气端 18. 恒温器
Fig.3: version with pressure regulator
and piezo-electric igniter.
Fig. 4: version with flow adjuster
and piezo-electric igniter.温控参数
使用规范
安装位置
适用气体
环境温度变化范围
进口压力
抗弯和抗扭强度
任何位置
任何气体
0~80℃
最大50 mbar
Group 2
联接尺寸
进出口
长明火接口
热电偶接口
压力反馈测试口
安装固定孔
安装孔
Rp½ or Rp3/8 ISO 7
M10x1 适用 φ 6, φ 4mm, φ 1/4管子
M9x1 or M10x1
φ 9mm
M4 x 7mm
φ 6.5 mm
熄火保护电磁阀
使用寿命: >10000
吸合时间: <10s
释放时间: <60s
调节器类型
压力调节等级: Class B类
出口压力调节范围: 3... 1 8mbar(15...30mbar)

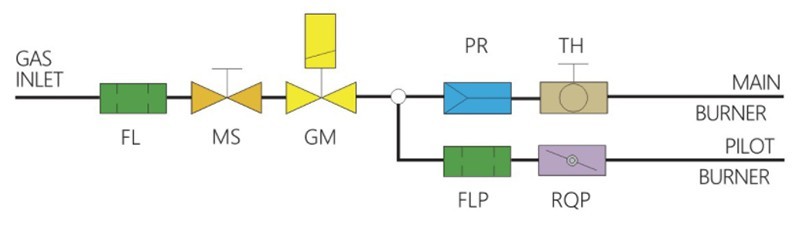

产品简介
1、带压力调节器
2、带流量调节
• FL过滤器(网)
• MS操作旋钮
• GM熄火保护装置
• FLP长明火过滤器
• RQP长明火流量调节器
• PR调压装置
• RQ主流量调节器
• TH温度控制主流量开/关调节关键词:- 燃气阀
