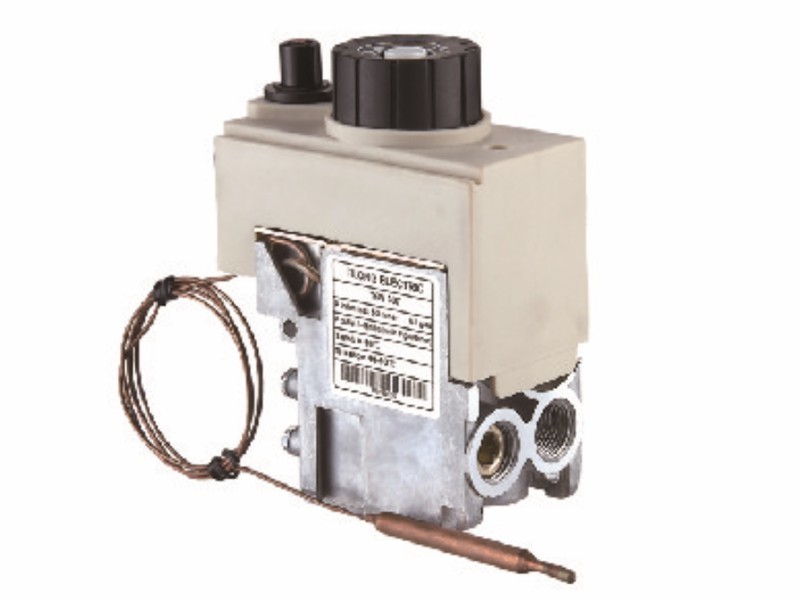

TGV306


TGV306带有开关功能的热敏式温控多功能控制阀。TGV306无需馈电,系列产品丰富,尤其适用于燃气取暖器,空气对流式取暖器,容积式热水器,壁挂式采暖炉,商用燃气具,以及其他所有对温度控制有较高要求的燃气具上。
图片名称

客服热线:


所属类别:

燃气阀


  • 产品详情
    • 商品名称: TGV306

    TGV306带有开关功能的热敏式温控多功能控制阀。TGV306无需馈电,系列产品丰富,尤其适用于燃气取暖器,空气对流式取暖器,容积式热水器,壁挂式采暖炉,商用燃气具,以及其他所有对温度控制有较高要求的燃气具上。



    1


    功能

    TGV306带有开关功能的热敏式温控多功能控制阀。TGV306无需馈电,系列产品丰富,尤其适用于燃气取暖器,空气对流式取暖器,容积式热水器,壁挂式采暖炉,商用燃气具,以及其他所有对温度控制有较高要求的燃气具上。



    技术参数

    ● 燃气联接: G318"
    ● 燃气种类: I、II和III类
    ● 燃气进口最大压力: 50mbar
    ● 出口压力调节范围: 3 ~ 18mbar
    ● 工作环境温度范围: 0~ 80℃
    ● 调节器(可选): C級
    ● 火焰检验装置:.
    点火时间: < 10秒       关闭时间: < 60秒
    使用寿命: 10000
    ● 手动熄火装置: 使用寿命: 10000



    主要特性:

    ● 主控旋钮有关闭,常明火及温度调节(MS )位
    ● 火焰检验热电偶装置,并带有防止熄火后重新启动的功能( GM )
    ● 最大输出气量调节(RQ),或者
    ● 输出压力调节器(PR )
    ● 最小(旁通)气量调节
    ● 带有开关功能的热敏温控器(TH )
    ● 带有预设的气量调节装置的常明火出口(RQ)
    ● 进气口和常明火过滤器(FL)
    ● 进气口和出气口的压力监测孔
    ● 位于阀两侧或阀底的主进气口和出气口
    ● 主气管接口为螺纹管体或圆锥管



    工作原理图

    1



    安装尺寸 ( mm )

    1

    Themostat range (℃) 8~33 13~31 13~38 13~43 13~48  21~46 30~100 40~72 40~90 100~300 100~300
    Thermostat diameter 8 8 8 8 8 8 5 8 8 5 6
    Thermostat length 125 155 120 155 98 120 122 90 90 65 50



    热敏控温器调温特性

    以下图、表列出了带有开关功能的热敏温控器的调温特性



    The re qulation ange

    1
      a b c
    8~33℃ 3 3 2
    13~31℃ 2 2 2
    13~38℃ 3 3 2
    13~43℃ 3 3 3
    13~48℃ 4 4 3
    21~46℃ 3 3 2
    30~100℃ 9 9 5
    40~72℃ 5 5 3
    40~90℃ 5 5 3
    100~300℃ 30 30 10

    可根据客户需要定制


    燃气流量
    1
    Gas families Q △P
    G20(d=0.45) 2.5m³/h 5m bar
    G25(d=0.60) 2.2m³/h 5m bar
    G30(d=1.70) 2.9m³/h 5m bar

    气量Q( 15℃ 1013.25mbar)为进,出口压差△P的函数,开关在为7,温度传感器探头为冷却状。



    1
    Curve No Gas type  Inlet pressure range
    Nominale Max. Min.
    1 H 18 23 15
    2 H 20 25 18
    L 20 25 18
    3 L 25 30 20

    气量Q (15℃,1013.25mbar )根据EN88规定为出口气压Pu的函数,开关在为7,温度传感器探头为冷却状。
